纸浆造纸工业,印刷行业废气治理方案

发布日期：2019-12-31 06:52:59

信息摘要：

印刷工艺主要有平版印刷、凸版印刷（如柔版印刷）、凹版印刷和孔版印刷。不同印刷工艺的VOCs来源和排放方式基本相同：VOCs来源于所使用的油墨及稀释剂（印刷不透气承印物需添加...

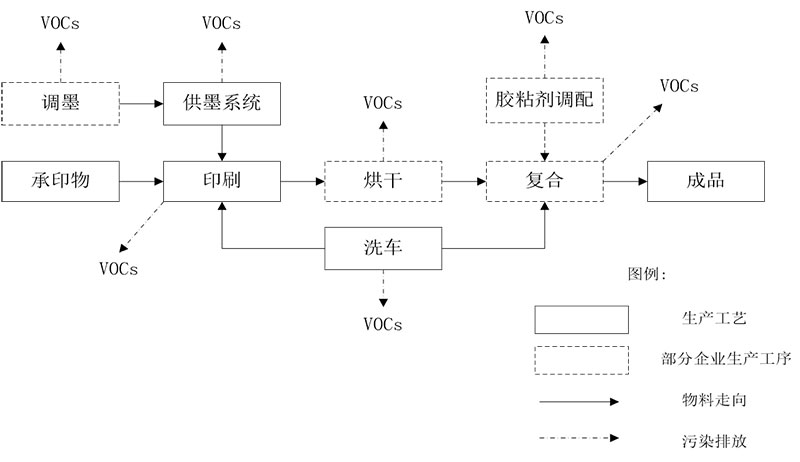

印刷工艺主要有平版印刷、凸版印刷（如柔版印刷）、凹版印刷和孔版印刷。不同印刷工艺的VOCs来源和排放方式基本相同：VOCs来源于所使用的油墨及稀释剂（印刷不透气承印物需添加稀释剂，如金属印刷、塑料印刷）、复合用胶粘剂（仅限于部分存在复合工艺的印刷企业）及设备清洗剂，可能的排放途径有：油墨调配过程溶剂挥发、印刷过程油墨溶剂挥发、烘干阶段、复合过程及设备清洗过程等。

表1：不同印刷工艺的VOCs排放特征

工艺类型	主要含VOCs原辅材料	VOCs排放特征	VOCs特征污染物
平版印刷	溶剂型油墨、植物大豆油墨，UV固化油墨和水性油墨	印刷与干燥过程排放，使用溶剂型油墨，VOCs排放浓度较高，其他类型油墨，VOCs排放浓度较低	异丙醇、乙醇、丁醇、丁酮、乙酸乙酯、乙酸丁酯、甲苯等
凹版印刷	溶剂型油墨、水性油墨	印刷与干燥过程排放VOCs，使用溶剂型油墨，VOCs排放浓度较高；使用水性油墨，VOCs排放浓度较低	酮、醇、醚、酯和芳烃类
凸版印刷	醇溶性油墨、水性油墨、UV固化油墨	印刷过程排放，使用水性油墨，VOCs排放浓度较低；使用醇溶性油墨，VOCs排放浓度高	醇类
孔版印刷	溶剂型油墨、水性油墨、UV油墨	印刷与洗版过程排放VOCs，使用溶剂型油墨，VOCs排放浓度较高；使用水性油墨，VOCs排放浓度较低	酮、醇、醚、酯和芳烃类
复合	胶粘剂、水性胶粘剂	复合过程排放VOCs，使用溶剂型胶粘剂VOCs，排放浓度高；使用水性胶粘剂，VOCs排放浓度较低	乙醇、乙酸乙酯

从上表可以看出，无论是哪种印刷工艺，都存在以下共同特点：

1: 溶剂型油墨，VOCs排放量大，浓度高，且成分复杂，回收价值低。

2: 水性油墨和UV油墨，VOCs排放量较少，浓度低。

3: 溶剂型胶黏剂的复合工序，VOCs排放量大，浓度高，成分单一，可焚烧处理，也可以回收再利用。

表2: 印刷废气处理设备选型

型号	主要治理技术	处理风量m3/h	浓度mg/m3	适用印刷工艺
JAR系列	活性炭吸附-CO	10000-180000	100-2000	所有类型印刷工艺和油墨
JZR系列	沸石转轮浓缩-CO	10000-200000	100-2000	所有类型印刷工艺和油墨
JHC系列 JNC系列	活性炭纤维吸附-冷凝回收	10000-150000	1000-66250	溶剂型胶黏剂复合工艺VOCs回收
JAC系列	活性炭吸附	1000-60000	<1000	各类使用UV油墨、水性油墨的印刷工艺，或者间歇性、小风量的溶剂型油墨印刷。
JDO系列	等离子体催化	1000-10000	<500	各类使用UV油墨、水性油墨印刷工艺

表3: 同等工况印刷废气处理设备选型投资对比活性炭吸附-CO （JAR系列）与沸石转轮吸附-CO（JZR系列）

型号	首次投资	供货周期	运行维护	使用寿命	综合成本
JAR系列	1倍	50天	定期更换活性炭，产生危险固废	活性炭寿命1-2年	前2年，活性炭综合成本比沸石转轮低，第3-4年持平，之后沸石转轮综合成本比活性炭低。
JZR系列	3倍	70-90天	定期保养，没有二次污染	沸石转轮寿命大于10年	前2年，活性炭综合成本比沸石转轮低，第3-4年持平，之后沸石转轮综合成本比活性炭低。
